法蘭制造工藝 |
||
作者：czhggd 來源：本站 發表時間：2016/5/6 10:47:59 點擊：3130 |
||

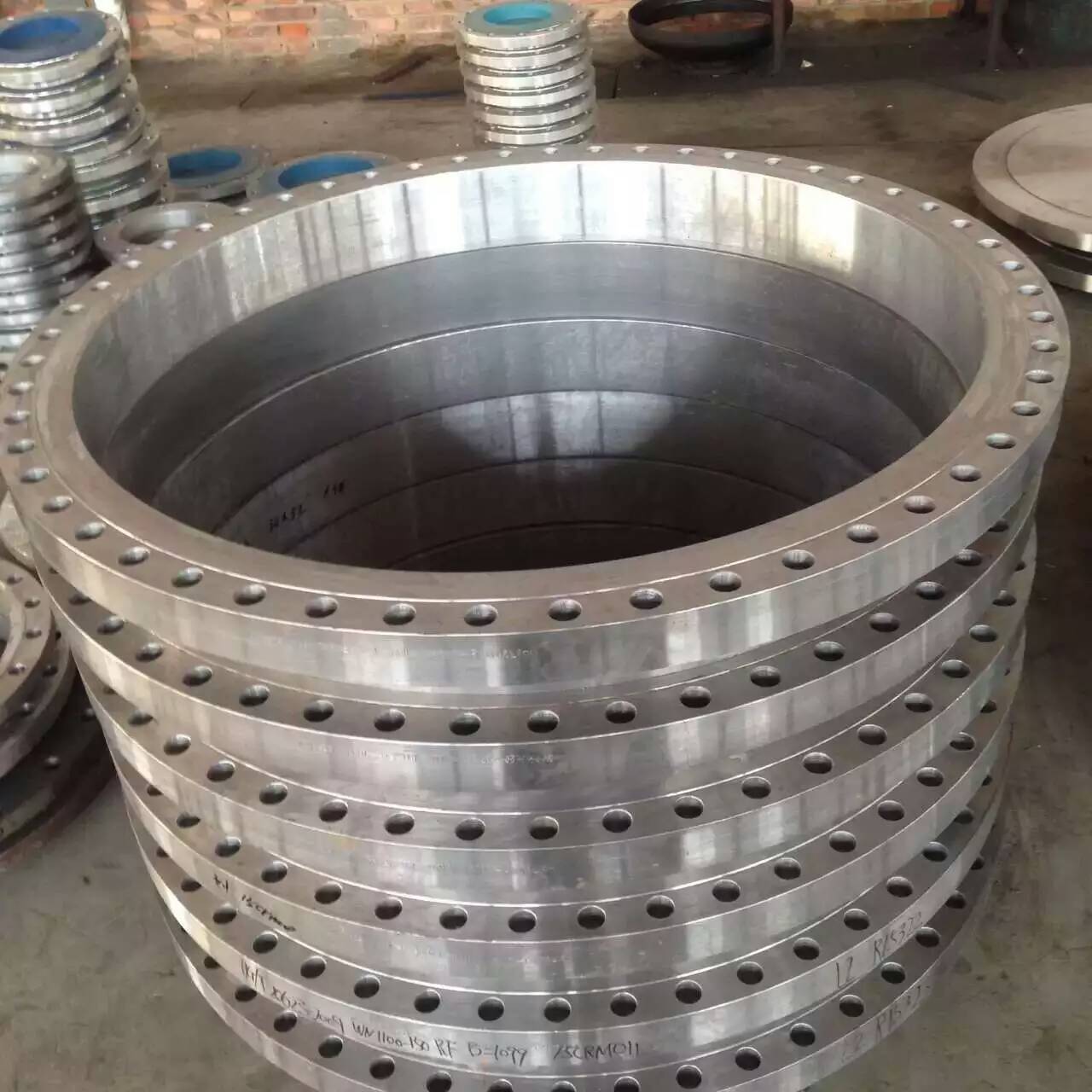

 不銹鋼法蘭是一種盤狀零件,在管道工程中最為常見,不銹鋼法蘭都是成對使用的. 凡是在兩個平面在周邊使用螺栓連接同時封閉的連接零件,一般都稱為“法蘭”,如通風管道的連接,這一類零件可以稱為“法蘭類零件”. 但是這種連接只是一個設備的局部,如法蘭和水泵的連接,就不好把水泵叫“法蘭類零件”.比較小型的如閥門等,可以叫“法蘭類零件”.在管道工程中,不銹鋼法蘭主要用于管道的連接.在需要連接的管道,各種安裝一片法蘭盤,低壓管道可以使用絲接法蘭,4公斤以上壓力的使用焊接法蘭.兩片法蘭盤之間加上密封點,然后用螺栓緊固.不同壓力的法蘭有不同的厚度和使用不同的螺栓. 水泵和閥門,在和管道連接時,這些器材設備的局部,也制成相對應的法蘭形狀,也稱為法蘭連接. 主要作用是: 1,連接管路并保持管路密封性能; 2,便于某段管路的更換; 3,便于拆開檢查管路情況; 4,便于某段管路的封閉. 不銹鋼法蘭PN含義 PN就是公稱壓力,表示單位在國際單位制中是MPa,在工程單位制中是kgf/cm2 公稱壓力的確定不僅要根據最高工作壓力,還需根據最高工作溫度和材質特性,而不僅僅只需滿足公稱壓力大于工作壓力. 不銹鋼法蘭等法蘭還有個參數是DN,DN是表示法蘭尺寸的參數: 規格:1/2″～80″（DN10-DN5000） 壓力等級:0.25Mpa ～250Mpa（150Lb ～2500Lb） 常用標準: 國標:GB9112-88（GB9113·1-88～GB9123·36-88） 美標:ANSI B16.5 ,ANSI 16.47 Class150,300,600,900,1500（WN,SO,BL,TH,LJ,SW） 日標:JIS 5K,10K,16K,20K（PL,SO,BL） 德標:DIN2527,2543,2545,2566,2572,2573,2576,2631,2632,2633,2634,2638 （PL,SO,WN,BL,TH） 意大利標準:UNI2276,2277,2278,6083,6084,6088,6089,2299,2280,2281,2282,2283 （PL,SO,WN,BL,TH） 英國標準:BS4504,4506 化工部標準:HG5010-52～HG5028-58,HGJ44-91～HGJ65-91 HG20592-97（HG20593-97～HG20614-97） HG20615-97（HG20616-97～HG20635-97） 機械部標準:JB81-59～JB86-59,JB/T79-94～JB/T86-94 壓力容器標準:JB1157-82～JB1160-82,JB4700-2000～JB4707-2000 船用法蘭標準:GB/T11694-94,GB/T3766-1996,GB/T11693-94,GB10746—89, GB/T4450—1995,GB/T11693-94,GB573-65,GB2506-89,CBM1012-81,CBM1013等. 對焊法蘭 對焊法蘭等碳鋼法蘭是指帶頸的并有圓管過渡的并與管子對焊連接的法蘭。 對焊法蘭適用于壓力或溫度大幅度波動的管線或高溫、高壓及低溫的管道，也用于輸送價格昂貴、易燃、易爆介質的管路上。對焊法蘭又稱搭焊法蘭。對焊法蘭與管道的連接是先將管子插入法蘭內孔至適當位置，然后再搭焊，其優點在于對焊法蘭焊接裝配時較易對中，且價格便宜，因而對焊法蘭得到了廣泛的應用。內壓計算對焊法蘭的強度約為相應對焊法蘭的三分之二，疲勞壽命約為.對焊法蘭的三分之一。所以，對焊法蘭只適用于壓力等級比較低，壓力波動對焊法蘭不易變形，密封好，應用廣泛，公稱壓力PN在16MPa左右。法蘭盤的對接尺寸隨公稱壓力而改變，從而造成等徑法蘭盤常常無法對接，訂貨、制造、儲運、安裝、檢修、維護等實際工作非常麻煩，對 0.25、0.6 MPa法蘭盤采用1.0 MPa的對接尺寸，厚度仍采用原來的三種規格，從而實現對接尺寸的簡約化。 對焊法蘭的生產標準：由于容器筒體的公稱直徑和管子的公稱直徑所代表的具體尺寸不同，所以，同樣公稱直徑的容器法蘭和管法蘭，它們的尺寸亦不相同，二者不能互相代用。管法蘭的型式除平焊、對焊法蘭外，還有鑄鋼法蘭、鑄鐵法蘭、活套法蘭、螺紋法蘭等。 管法蘭標準除GB9119.7-88外，常用標準還有：化工部標準HG20592～HG20602-97；中石化標準SH3406-96等。其中化工部標準中分為歐洲體系、美洲體系等，我國常用的為歐洲體系。由于操作壓力不高，直徑不大，可采用甲型平焊法蘭、平面密封面，墊片材料選用石棉橡膠板。聯接螺栓選用材料為為Q235-A，選用2"、4"的法蘭。 運用接觸理論和有限元方法，螺栓聯接法蘭盤結構的接觸問題。建立了盤式聯接結構的有限元模型，給出了盤式聯接接觸的接觸條件和剛度修改準則。充分考慮了聯接螺栓預緊力對結構剛度的影響，將其合理地轉化為等效節點初載荷進行處理，并推導出在法蘭盤對接面上有氣密性要求時求解最佳預緊力的公式。在進行理論計算的同時，還設計了試驗對其進行了驗證。最后開發出一套用于對盤式聯接件進行有限元分析的程序系統。采用的分析方法和由此得出的結論以及開發出的軟件具有一定的工程意義。
|
||
|
